انتخاب روش اتصال مناسب در شبکههای لولهکشی پلی اتیلن، یکی از تصمیمات کلیدی در موفقیت پروژههای آبرسانی، فاضلاب و صنعتی است. اتصالات ضعیف یا نامناسب میتوانند منجر به نشت، افت فشار، توقف خط تولید و هزینههای سنگین تعمیر و نگهداری شوند.
اتصالات الکتروفیوژن (Electrofusion) به عنوان یکی از پیشرفتهترین و مطمئنترین روشهای جوشکاری لولههای پلی اتیلن، در سالهای اخیر جایگاه ویژهای در پروژههای بزرگ عمرانی، صنعتی و زیرساختی پیدا کرده است. این روش با ترکیب دقت بالا، سرعت نصب و قابلیت اجرا در فضاهای محدود، پاسخی مناسب به نیازهای مهندسان و مدیران پروژه است.
در این مقاله به طور جامع با اتصالات جوشی الکتروفیوژن، مزایا، کاربردها، مراحل نصب گام به گام، مقایسه با روشهای دیگر (بات فیوژن و اتصالات مکانیکی)، استانداردها و نکات کلیدی انتخاب آشنا میشوید تا بتوانید بهترین تصمیم را برای پروژه خود بگیرید.
اتصالات الکتروفیوژن چیست؟
اتصالات الکتروفیوژن روشی از جوشکاری حرارتی است که در آن فیتینگهای مخصوص دارای سیم پیچ الکتریکی داخلی، با عبور جریان برق کنترل شده، حرارت تولید کرده و لوله و فیتینگ را در سطح مولکولی به هم متصل میکنند.
این فرآیند باعث ذوب کنترل شده پلی اتیلن و ایجاد اتصالی یکپارچه، بدون نیاز به فشار مکانیکی زیاد میشود. اجزای اصلی سیستم الکتروفیوژن عبارت است از:
- لوله پلی اتیلن: معمولاً از جنس PE80 یا PE100
- دستگاه جوش الکتروفیوژن: کنترلکننده مقدار جریان، ولتاژ و زمان جوش
- ابزارهای آماده سازی: اسکریپر (تراش)، قیچی لولهبُر، متر و ابزارهای تمیزکاری

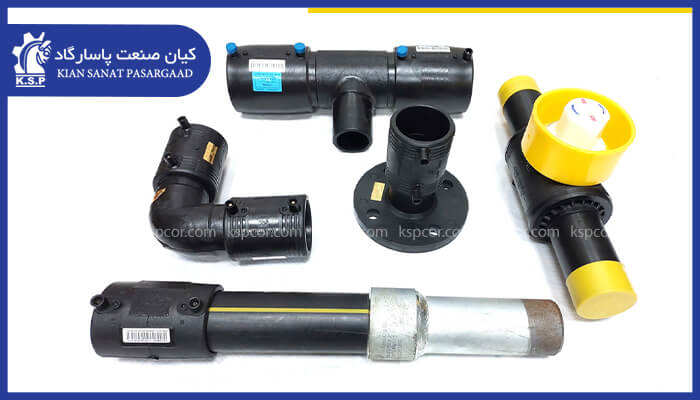

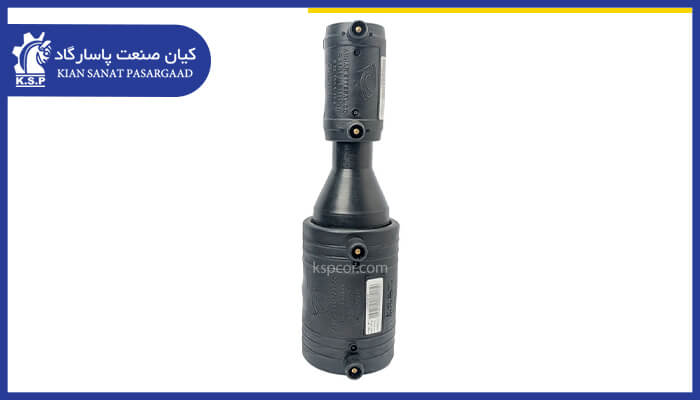

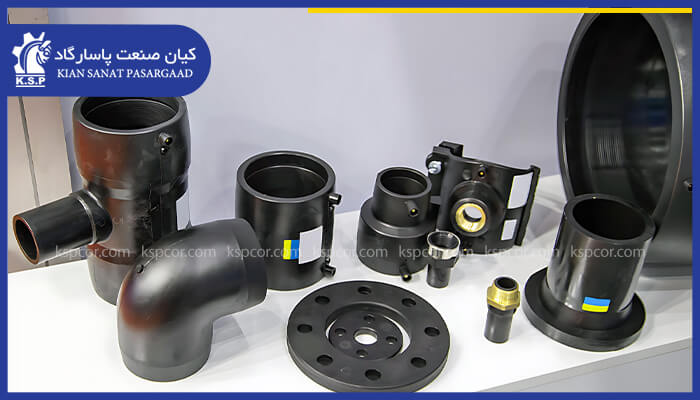

- فیتینگهای الکتروفیوژن: شامل کوپلینگ، اتصال زاویهدار، سه راه، فلنج و سایر قطعات با سیم پیچ داخلی
این اجزا در کنار هم امکان ایجاد اتصالی کاملاً یکپارچه، مقاوم و با دوام در شبکههای پلی اتیلنی را فراهم میکنند.
۶ مزایای کاربردی الکتروفیوژن در اجرای خطوط لوله
الکتروفیوژن یکی از مطمئنترین و استانداردترین روشهای اتصال لولههای پلی اتیلن است که با کنترل دقیق و اتوماتیک، اتصالی کاملاً یکپارچه و با دوام ایجاد میکند. مهمترین مزایای این روش در ادامه آورده شده است:
１. دقت و کیفیت بسیار بالا
فرآیند جوشکاری با کنترل خودکار دما، زمان و شدت جریان انجام میشود که احتمال خطاهای انسانی را به طور چشمگیری کاهش میدهد.
２. مناسب برای فضاهای محدود و چالش برانگیز
به دلیل عدم نیاز به فضای زیاد، این روش در ترانشههای باریک، حفاریهای عمیق، محیطهای شهری و نقاطی با دسترسی دشوار بهترین انتخاب است.
３. سرعت بالای نصب و بهره وری بیشتر
زمان آمادهسازی و انجام جوش نسبت به روشهای سنتی کمتر است؛ به ویژه برای قطرهای کوچک و متوسط، فرآیند بسیار سریع و عملیاتی است.
４. ایجاد اتصال کاملاً یکپارچه و بدون نشتی
جوش در سطح مولکولی شکل میگیرد و استحکام نهایی اتصال معمولاً برابر یا حتی بیشتر از استحکام خود لوله است.
５. امکان ردیابی و کنترل کیفیت کامل
دستگاههای الکتروفیوژن اطلاعات جوش (کد فیتینگ، زمان، ولتاژ، نتیجه) را ثبت میکنند و امکان مستندسازی و بازرسی دقیق را فراهم میسازند.
６. مقاومت بالا در برابر فشار، ضربه و ارتعاش
اتصالات الکتروفیوژن در شبکههای فشار قوی (تا ۱۶ بار و بالاتر) عملکرد قابل اعتماد و پایدار دارند و در برابر تنشهای محیطی بسیار مقاوماند.
مجموع این مزایا، الکتروفیوژن را به روشی دقیق، پایدار و قابل اعتماد برای اجرای اتصالات پلی اتیلن در انواع پروژهها تبدیل میکند.
۷ کاربرد اصلی اتصالات الکتروفیوژن
اتصالات الکتروفیوژن به دلیل استحکام بالا، آب بندی کامل و قابلیت اجرا در شرایط مختلف، در طیف گستردهای از پروژههای عمرانی و صنعتی مورد استفاده قرار میگیرند. انعطاف پذیری این روش باعث شده در شبکههای تحت فشار و غیر تحت فشار عملکردی مطمئن ارائه دهد. اتصالات الکتروفیوژن در طیف گستردهای از پروژهها استفاده میشوند:
- صنایع شیمیایی و پتروشیمی
- سیستمهای آبیاری تحت فشار
- شبکههای فاضلاب و تصفیه خانه
- شبکههای آبرسانی شهری و روستایی
- شبکههای آبرسانی صنعتی و معدنی
- تعمیرات و بازسازی شبکههای قدیمی
- خطوط انتقال گاز (با استانداردهای ویژه)
به همین دلیل الکتروفیوژن در بسیاری از پروژههای زیرساختی و صنعتی به عنوان یک راهکار استاندارد شناخته میشود.
مقایسه الکتروفیوژن با سایر روشهای جوشکاری
برای انتخاب روش مناسب اتصال در پروژههای پلی اتیلن، لازم است مزایا و محدودیتهای هر تکنیک را با یکدیگر مقایسه کنیم.
الکتروفیوژن، بات فیوژن و اتصالات مکانیکی هرکدام جایگاه کاربردی خاصی دارند و شناخت تفاوتهای آنها به تصمیمگیری صحیح در شرایط اجرایی مختلف کمک میکند. جدول زیر، مهمترین تفاوتهای این سه روش را به صورت خلاصه نشان میدهد:
| ویژگیها | الکتروفیوژن (EF) | بات فیوژن (Butt Fusion) | اتصالات مکانیکی |
| نیاز به فضا | کم (مناسب فضای محدود) | زیاد (نیاز به فضای کاری) | متوسط |
| دقت و کیفیت | بسیار بالا (اتوماتیک) | بالا (وابسته به مهارت اپراتور) | متوسط |
| سرعت نصب | سریع (قطرهای کوچک و متوسط) | سریع (قطرهای بزرگ | بسیار سریع |
| هزینه اولیه | بالاتر (فیتینگ گرانتر) | متوسط | پایین |
| هزینه نگهداری | بسیار پایین | بسیار پایین | بالا (نیاز به بازرسی مداوم) |
| مقاومت در برابر فشار | عالی | عالی | متوسط تا خوب |
| قابلیت ردیابی | بالا (ثبت پارامترها) | متوسط | پایین |
| مناسب برای تعمیرات | عالی | محدود | خوب |
| استاندارد | ISO 14236 | ISO 21307, DVS 2207 | ISO 13950, EN 12201 |
الکتروفیوژن در دقت، قابلیت ردیابی و مناسب بودن برای فضاهای محدود برتری قابل توجهی دارد، در حالی که بات فیوژن گزینهای اقتصادیتر و کارآمد برای قطرهای بزرگ است. در مقابل اتصالات مکانیکی نیز برای نصبهای سریع یا تعمیرات موقت کاربرد دارند. انتخاب نهایی به شرایط پروژه، محدودیت فضا، فشار کاری و بودجه بستگی دارد.
نحوه نصب گام به گام اتصالات الکتروفیوژن
برای اطمینان از یک اتصال الکتروفیوژن استاندارد و با دوام، مراحل نصب و آمادهسازی صحیح لوله، نیازمند رعایت مراحل زیر است:
مرحله ۱: آماده سازی لوله
لوله را با قیچی مخصوص به صورت عمود برش میدهند. با اسکریپر (تراش) لایه اکسید شدهی سطح خارجی لوله را به طور کامل پاک میکنند (حدود ۰.۱-۰.۲ میلی متر). سطح لوله را با دستمال تمیز و خشک پاک میکنند تا هیچ گونه روغن، گرد و غبار یا رطوبت نباید روی سطح باشد.
مرحله ۲: نصب فیتینگ
فیتینگ الکتروفیوژن را روی لوله قرار داده و مطمئن میشوند که لوله تا انتهای فیتینگ وارد شده است. از گیرههای تثیت استفاده میکنند تا لوله و فیتینگ در حین جوش حرکت نکنند.
مرحله ۳: اتصال دستگاه جوش
کابلهای دستگاه الکتروفیوژن را به ترمینالهای فیتینگ وصل میکنند. بارکد یا کد فیتینگ را اسکن کرده تا دستگاه پارامترهای جوش (از جمله ولتاژ و زمان) را به صورت اتوماتیک تنظیم کند.
مرحله ۴: فرآیند جوش
دستگاه را روشن میکنند تا جریان برق از سیم پیچِ داخل فیتینگ عبور داده و حرارت تولید میکند. پلی اتیلن لوله و فیتینگ ذوب شده و به هم متصل میشوند. نکته مهم این است که هیچ گونه حرکت یا فشار خارجی در حین جوش اعمال نشود.
مرحله ۵: خنک سازی
پس از اتمام جوش، اتصال را بدون حرکت دادن به مدت زمان توصیه شده (معمولاً ۳۰-۱۰ دقیقه بسته به قطر) خنک میکنند. اصلاً نباید گیرهها را باز کنید تا اتصال کاملاً سرد شود.
مرحله ۶: بازرسی و کنترل نهایی
پس از تکمیل فرآیند جوش و خنک سازی، شاخصهای بصری فیتینگ (مانند: میلههای نشانگر) را بررسی میکنند تا از صحت ذوب و نشستن کامل اتصال اطمینان حاصل شود. در صورت فراهم بودن شرایط، انجام تست فشار برای تأیید نهایی کیفیتِ اتصال توصیه میشود.
نکات مهم برای اجرای صحیح نصب اتصالات الکتروفیوژن
کیفیت نهایی اتصال الکتروفیوژن فقط به دستگاه و فیتینگ وابسته نیست، بلکه رعایت جزئیات اجرایی در تمام مراحل نصب نقش تعیینکنندهای دارد. توجه به ۴ نکته کلیدی زیر میتواند از بروز نشتی، ضعف اتصال و کاهش عمر خط لوله جلوگیری کند:
- تمیزی کامل سطوح: حتی مقدار بسیار کمی آلودگی، گرد و غبار یا چربی میتواند کیفیت جوش را کاهش داده و باعث ضعف در اتصال شود.
- استفاده از ابزار مناسب و استاندارد: اسکریپر، قیچی و تجهیزات نصب باید سالم، دقیق و متناسب با نوع لوله و فیتینگ باشند.
- رعایت زمان خنک سازی: پس از پایان جوش، اتصال باید به مدت کافی بدون حرکت باقی بماند تا استحکام لازم بهطور کامل ایجاد شود.
- توجه به شرایط محیطی: در دماهای بسیار پایین یا بسیار بالا، باید دستورالعمل سازنده با دقت بیشتری رعایت شود تا کیفیت جوش تحت تأثیر قرار نگیرد.
در پایان رعایت همین چند اصل ساده اما حیاتی میتواند تضمینکننده یک اتصال مطمئن، پایدار و کاملاً استاندارد در سیستمهای پلی اتیلنی باشد.
خطاهای رایج در نصب اتصالات الکتروفیوژن
بخش قابل توجهی از مشکلاتی (مانند: نشتی، کاهش استحکام اتصال یا افت کیفیت جوش)، نه به تجهیزات بلکه به خطاهای اجرایی در زمان نصب مربوط میشود. شناخت این اشتباهات و جلوگیری از آنها، نقش مهمی در دستیابی به یک اتصال ایمن، استاندارد و ماندگار دارد.
استانداردهای اتصالات الکتروفیوژن
برای اطمینان از کیفیت، اتصالات الکتروفیوژن باید مطابق استانداردهای بین المللی تولید و نصب شوند:
- ISO 21307: لولههای پلی اتیلن برای آب و گاز
- DVS 2207: راهنمای جوشکاری لولههای پلاستیکی
- ISO 13950: الزامات فیتینگهای الکتروفیوژن پلی اتیلن
- EN 12201: سیستمهای لولهکشی پلی اتیلن برای آبرسانی
- DIN 16963: فیتینگهای الکتروفیوژن برای لولههای پلی اتیلن
رعایت این استانداردها تضمین میکند که اتصالات الکتروفیوژن از نظر ایمنی، دوام و عملکرد در بالاترین سطح قرار گرفته و برای کاربریهای حساس کاملاً قابل اعتماد باشند.
کیان صنعت پاسارگارد تولید کننده اتصالات پلی اتیلن استاندارد
کیان صنعت پاسارگارد با بیش از یک دهه تجربه در تولید انواع محصولات پلی اتیلن، از جمله لولههای پلی اتیلن، اتصالات الکتروفیوژن، منهول، سپتیک تانک و مخازن، یکی از پیشگامان صنعت پلاستیک در ایران است. ویژگیهای کیان صنعت پاسارگارد عبارت است از:
- پشتیبانی فنی و مشاوره رایگان
- آزمایشگاه کنترل کیفیت مجهز
- تحویل به موقع به سراسر کشور
- تجربه همکاری با پروژههای بزرگ ملی
- استفاده از مواد اولیه درجه یک (PE100 اصل)
- تولید مطابق استانداردهای بین المللی (ISO 9001, ISO 17025)
جمع بندی استانداردی نوین در اتصال لولههای پلی اتیلن
اتصالات الکتروفیوژن پلی اتیلن، یکی از مطمئنترین، سریعترین و دقیقترین روشهای جوشکاری برای پروژههای آبرسانی، فاضلاب و صنعتی است. انتخاب این روش به ویژه در فضاهای محدود، پروژههای حساس و شبکههای فشار قوی، مزایای قابل توجهی دارد.
برای موفقیت در نصب، رعایت دقیق مراحل، استفاده از ابزار و فیتینگ استاندارد و آموزش صحیح اپراتور ضروری است. اگر به دنبال اتصالات الکتروفیوژن با کیفیت، استاندارد و پشتیبانی فنی حرفهای هستید، تیم کیان صنعت پاسارگارد آماده همراهی با شماست.
